电动车测试解决方案

能源汽车高速发展的同时,离不开与之配套的基础设施的建设。 对于充电桩、车载充电机的测试,艾德克斯拥

咨询热线:400-9019-505   023-47866656
产品介绍

能源汽车高速发展的同时,离不开与之配套的基础设施的建设。对于充电桩、车载充电机的测试,艾德克斯拥有丰富的经验与先进的产品,为用户提供完善的测试方案。



符合GB标准

艾德克斯测试方案符合GBT18487.1电动汽车传导充电系统第1部分通用要求2015;

GBT20234.1电动汽车传导充电用连接装置第1部分通用要求2015 ;

GBT20234.2电动汽车传导充电用连接装置第2部分交流充电接口2015 ;

GBT20234.3电动汽车传导充电用连接装置第3部分直流充电接口2015 ;

GBT27930电动汽车非车载传导式充电机与电池管理系统之间的通信协议2015 .



方案优势

模块化设计,根据不同测试需求搭建系统

大功率电子负载可达600KW,完全满足大功率直流充电桩的测试需求

内建符合测试标准的测试项

可兼容多种充电机的充电协议,适用于多款充电机测试

填空式操作界面,无需编程能力

软件支持输出客制化的测试报告

推荐测试仪器

交流电源:

IT7600高性能可编程交流电源

IT7300可编程交流电源

交流电子负载:

IT8600交直流电子负载

直流电源:

IT6500宽范围大功率直流电源

IT6700H宽范围高压可编程电源

直流电子负载:

IT8700多路输入电子负载

IT8800高速高精度电子负载

IT8900系列高性能大功率直流电子负载

测试系统:

ITS9500电源测试系统

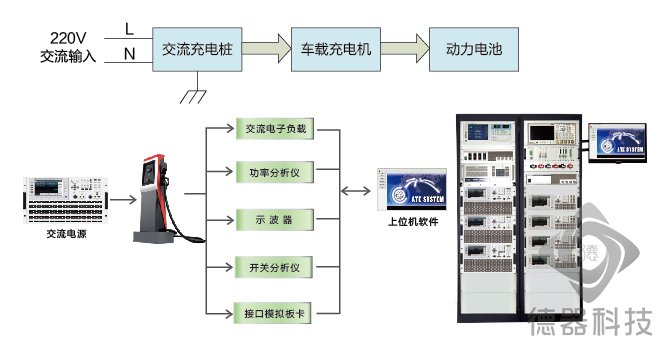

交流充电桩测试方案

交流充电桩输出交流电,需要通过车载充电机进行AC/DC转换后,才能对动力电池进行充电。




直流充电桩测试方案

直流充电桩是快充产品,输出功率大,输出电压高,大功率的高压直流电子负载才能满足其测试需求。




车载充电机及充电接口测试方案

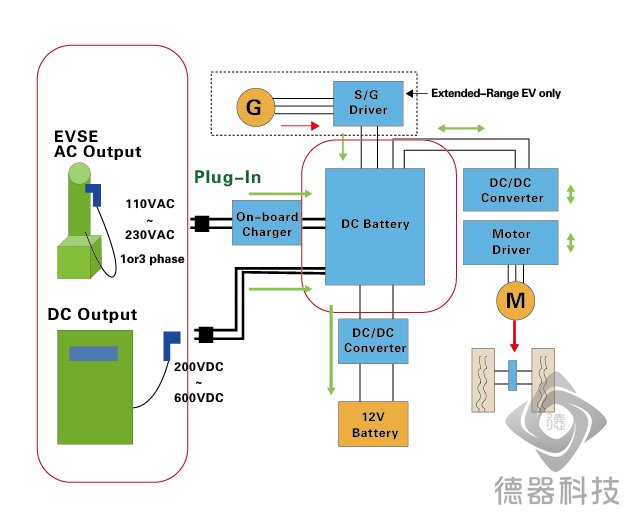

充电机主要应用给电动汽车上的动力电池充电,按是否安装在车上,充电机可分为车载式(随车型)和固定式。艾德克斯车载充电机测试方案的配置,硬件方面有电子负载模拟电池放电,AC电源模拟电网给充电机供电,搭配示波器和功率分析仪等设备,和专业的上位机软件,对车载充电机进行完整的测试。






充电控制盒测试

电动汽车充电控制盒主要是用于小电流(一般固定8A)给电动汽车慢充的设备,其内部直接将220V交流市电,通过控制导引电路,再220V交流输出接电动汽车。而对于充电控制盒,ITECH方案主要验证其是否可提供充电电源和控制引导信号,并对相关保护功能和干扰等条件进行模拟测试。
