- 产品介绍
符合标准：满足新能源电动汽车锂离子动力蓄电池包和
系统测试要求GB/T31467.3-2015国家标准
一、技术参数要求：

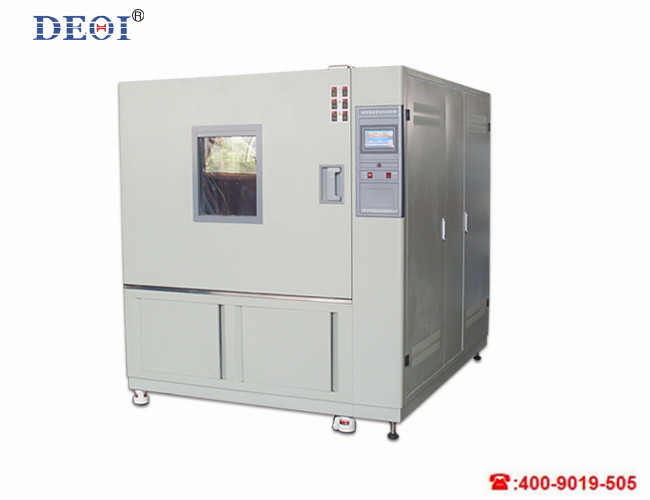

1、型号：GDJS-1500L
2、温度范围：-55℃～+150℃
3、控 温 精度: ±0.1℃
4、升温速率：平均5～8℃/min
5、降温速率：平均5～6℃/min
6、温度均匀度：≤2℃
7、温度偏差:≤±2℃
8、恒温波动温度: ≤±0.5℃
9、湿度范围：20～98%RH
10、湿度波动度：±2%RH
11、湿度偏差：±2%RH
12、交变温度：-40℃～+85℃，+85℃～-40℃
13、单高温、低温:150～-55℃
14、工作条件电源：五线制AC.380V ±10%V，50Hz
15、设备总功率：17.5 KW
16、功能：具有恒温、高低温、恒温恒湿、交变湿热工作模式
17、内部承重：负载重量350Kg
18、内部工装夹具均采用不锈钢制成
二、产品结构特点：
1、规格尺寸
1.1、内部尺寸;深1500×宽1000×高1000(mm)
1.2、外形尺寸:深2180×宽2050×高2100(mm)
1.3容积：1500L
1.4设备自重:约600Kg
2、箱体结构
2.1门密封:单开门设计，门与箱体之间采用三层采用硅橡胶密封条，耐高
低温，抗老化，密封性能良好。
2.2、观察装置:窗口400宽x500高x40厚（mm）， 观察窗材质镀膜全透明
空玻璃 自动温控加热除雾器 ，视野宽广的大型观察窗：采用三层真空镀膜视
（贴有防爆膜）；
2.3、门把手:采用平面无反作用把手操作容易，安全可靠；
2.4、门铰链：原装韩国进口,可防止箱门任意晃动,其材质为SUS #304。
2.6门密封条：采用3层优质硅胶密封条，耐低温、耐高温
3、防汗装置：门与箱体连接处，制冷运行时会自动打开自动控温防汗处
理,避免箱体接处有
4、加湿、除是系统：
4.1加湿器发热元件采用SUS316不锈钢电热管；
4.2采用固态继电器进行无触点过零触发驱动加热器工作，无接触火花和噪音，使用寿命长；
4.3使用进口浮球阀自动控制水位，加湿器同时具有水位下限报警、防干烧保护等保护措施。
4.4使用蒸发压力调节器维持除湿蒸发器表面温度在0℃以上，空气中的水蒸气会在蒸发盘
管表面冷凝，但不会结霜，防止蒸发器结霜导致不能长时间连续工作。
5、箱材质：
5.1箱体：内壁采用304不锈钢板，外壳采用彩钢板（颜色为电脑灰）
箱体上部正前方为箱体大门，大门下方为抽屉式水箱，制冷机组安装在水箱后部的机械室内。
控制器和超温保护设定器、照明灯开关、累时器等安装在控制面板上，控制面板安装在箱体
右侧控制柜上便于操作的位置。
5.3箱内底部承重：可承重350KG
6、引线孔：测试引线孔在工作室左侧，使用时可打开孔盖配有硅胶软塞，3个尺
寸为φ100mm孔，并配有专用泡沫橡胶塞
7、空调系统：空气调节部分主要功能是调节工作室内的气温，即将“加热”、
“制冷”部分所做的功均等地传送到工作室内的各个角落，使室内温度的均匀度
和波动度达到用户试验标准的要求
7.1风机叶轮:韩国原装进口铝合金风轮，多翼式结构循环风扇,以
达强制对流垂直扩散循
7.2风口调节：采用SUS304不锈钢制作成不锈钢可调节百叶窗式出风口，出风方向
可调整，侧送风：空调箱在工作室后部。
7.3内循环风电机：中德合资苏恒电机，不锈钢加长轴心，
耐高温200度，耐低温-80度
三、 制冷压缩机特点：制冷系统的核心是压缩机，此方案我们采用法国“泰康”
全封闭压缩机组，双极二元式组成两套制冷系统，以保证工作室的降温要求。系统包含
一个高压制冷循环和一个低压制冷循环，其连接容器为蒸发器，蒸发冷凝器的功能为将
低压循环的蒸发器作为高压循环的冷凝器之用。制冷系统的设计应用能量调节技术，保
证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行调节，使制冷系统
的运行费用和故障率下降到较为经济的状态。
1、制冷系统冷却方式：采用风冷，起到节能降耗作用
2、节能措施;采用了以下有效的能量调节措施：制冷系统的制冷量和除湿量调节、气液
旁路调节、蒸发温度调节等，运行功率可降低至一半，使制冷系统的运行费用和故障率
下降到较为经济的状态。
3、丹弗斯干燥过滤器:丹麦丹佛斯干燥过滤器特点：内部装有80%的3A分子筛
和20%的活性铝材料,最大工作压力可达42 bar,更好的过滤系统内部水分.
4、制冷系统压力表：制冷系统高、低压管路各装压力表一只，方便的观察系统内的冷媒运转
状况和调试监测。
5、制冷蒸发器：鳍片式铝片与内螺纹铜管合成
6、制冷剂：采用美国杜邦R404A、R23环保型制冷剂
