全自动CNC荷重位移曲线仪

一、产品说明: 全自动CNC荷重位移曲线仪属于东莞市鸿达测量仪器有限公司研发的一款【荷重-变位】相关关

咨询热线:400-9019-505   023-47866656
产品介绍

一、产品说明:

全自动CNC荷重位移曲线仪属于东莞市鸿达测量仪器有限公司研发的一款【荷重-变位】相关关系的精密测量仪器。该精密荷重测定器超越传统设计理念并综合广大用户在实际使用中的测量需求,综合各种产品测试标准及特殊产品的实际测试需要而特别设计的!
在测试功能上可满足对各种硅胶按键、金属按键、轻触开关按键的荷重力与位移量的二维曲线测试;该仪器突破传统技术,由原来的一支传感器变为同时搭载12支传感器,让检测效率骤然增长12倍。

1.1 测试项目:

●.按键(键盘)曲线测试(多点自动位移);
●. 一般产品自动多点力量测试;

●. LCD耐压力测试(多点自动位移);
●. 压力寿命试验(多点自动位移);

二、主要规格参数:

1、测定最大荷重:2000gf(12支)

2、最小解析度:0.01gf

3、Z轴测定行程:80mm

4、Z轴显示行程:0.01mm

5、测定速度范围:0~300mm/min

6、X轴移动行程:300 mm

7、Y轴移动行程:200 mm

8、机台传动机构:滚珠丝杆

9、机台驱动:三轴电机

10、机台尺寸: 1450mm*900mm*1400mm

11、机台重量:240kg

12、电    源: 220V

三、主要功能及特点:

3.1 主要功能:

●依据不同的产品型号,可选择定义其配方编号(即产品上各个按键的坐标点),再根据产品工程图上的坐标信息将数据直接输入下列软件程序便可进行自动测试;或利用FT-3020CNC-12测试摇杆将产品的坐标信息直接录入下列软件程序也可以进行自动测试

●测试条件皆可由电脑设定,并可储存。由下拉式选单勾选设定、或直接输入数据。(含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数)。

●Peak Force Return、Force、Distance及Click率等皆可直接在图上显示数值,不须人工计算;

●量测曲线图由电脑记忆,可随时放大、缩小,一张A4纸可任意指定放置12个曲线图;

●测试项目可输入上、下限规格值,测定结果可自动判定OK或NG;

●已知行程可测试对应的荷重,或已知荷重测对应的行程 ;

●测试资料储存于硬盘(每一笔资料皆可储存,不限次数);

●检验报表抬头内容可随时修改(中英文皆可);

●检验报表可自动产生,不需再作输入;

●检验报表可转换为Excel、Word、PDF等文书报表格式;



●同时搭载12支传感器,让检测效率骤然增长12倍;

3.2   特点:

1、仪器超载保护;

2、紧急停机装置、上下行程限定装置;

3、软件设定参数最大值限定上限保护;

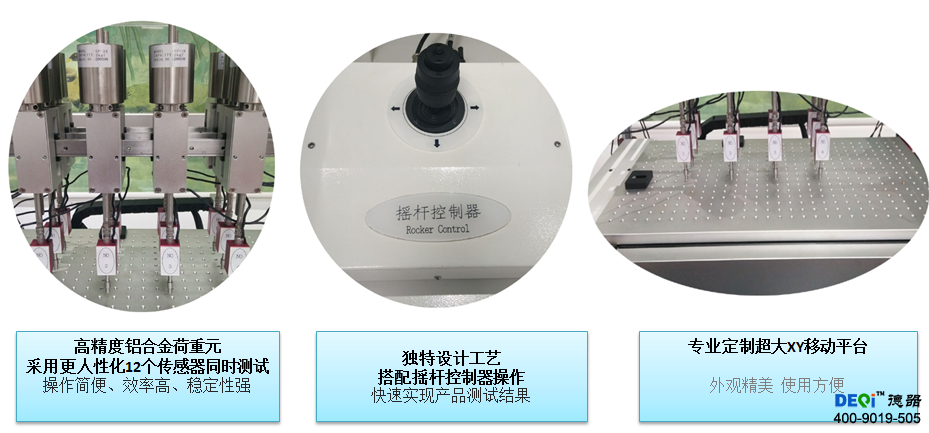

四、产品结构图:

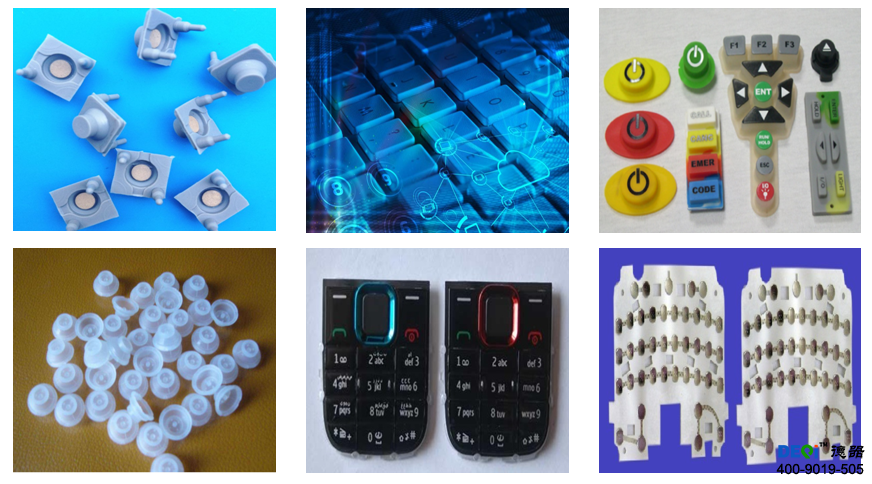

五、测试样品:

六、软件界面图:

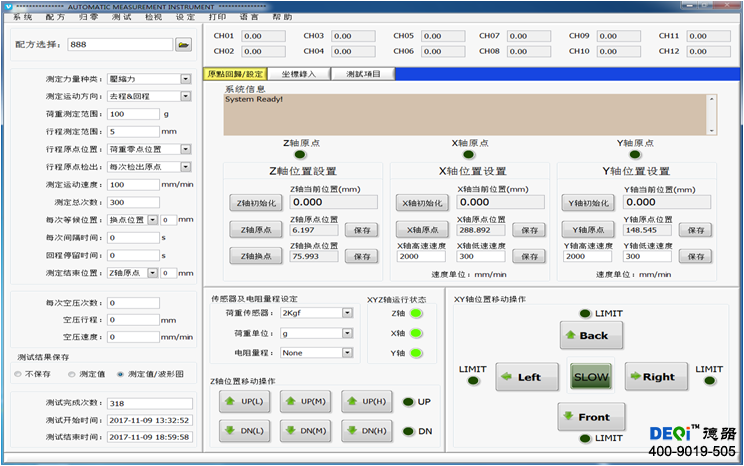

6.1开启软件包后主操作平台界面图:

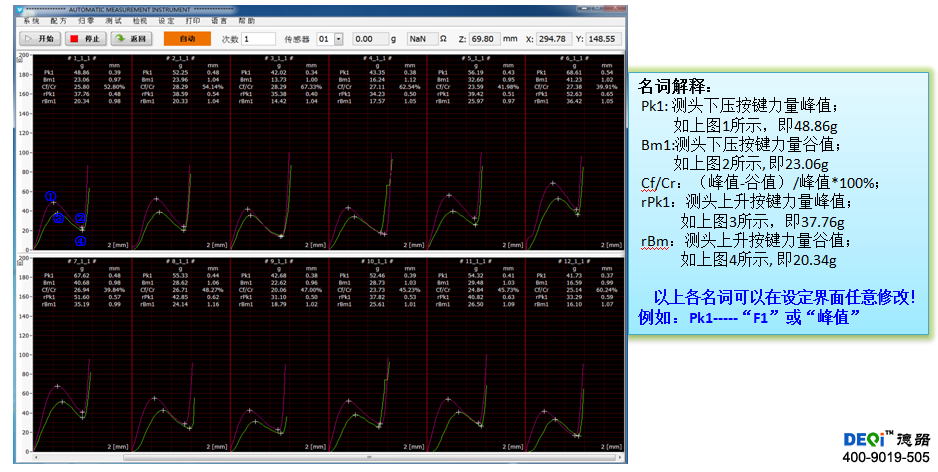

6.2进入测量执行画面曲线图形及数据显示界面:

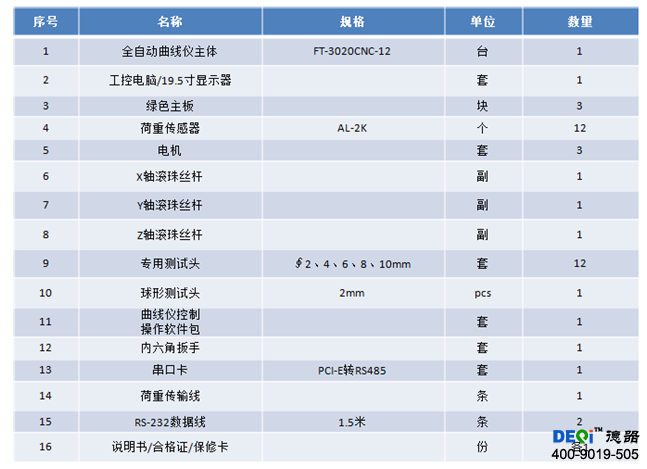

七、仪器组合:
