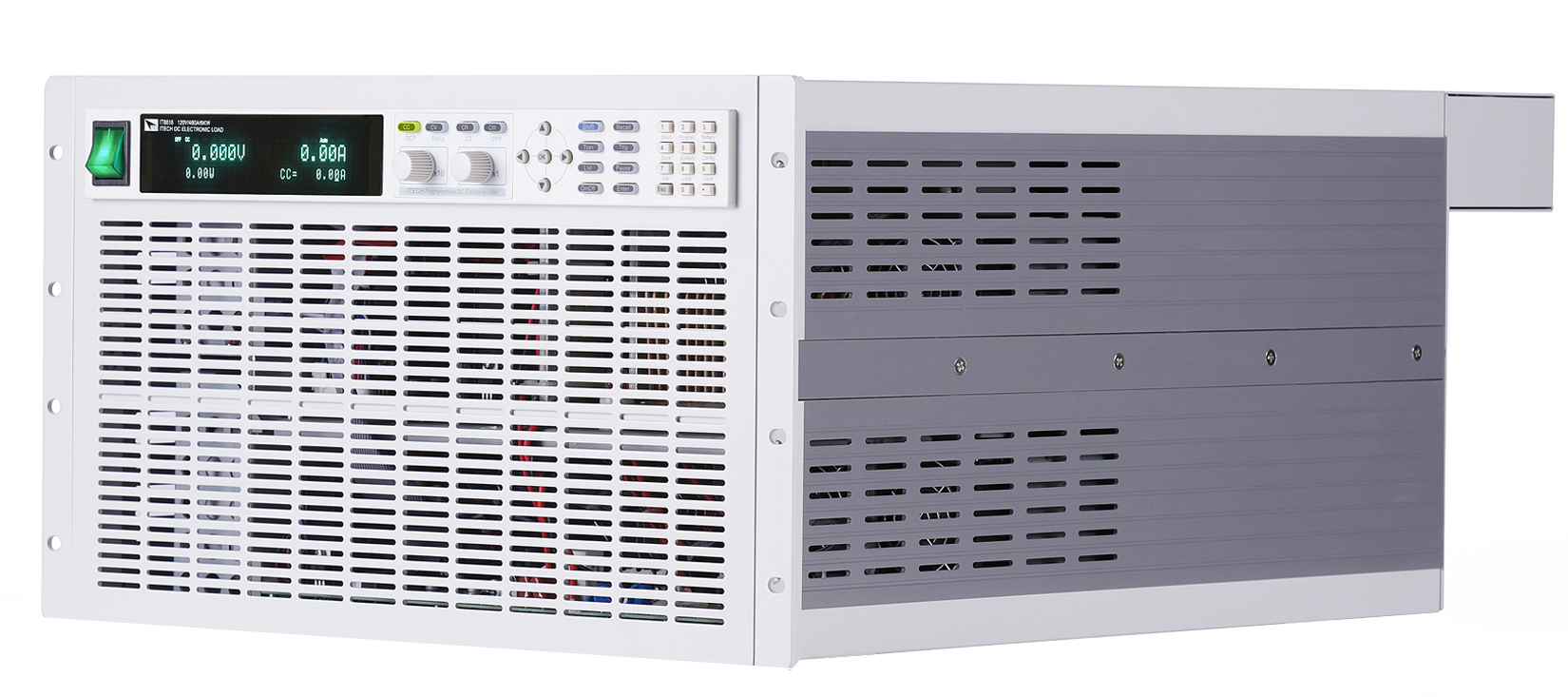

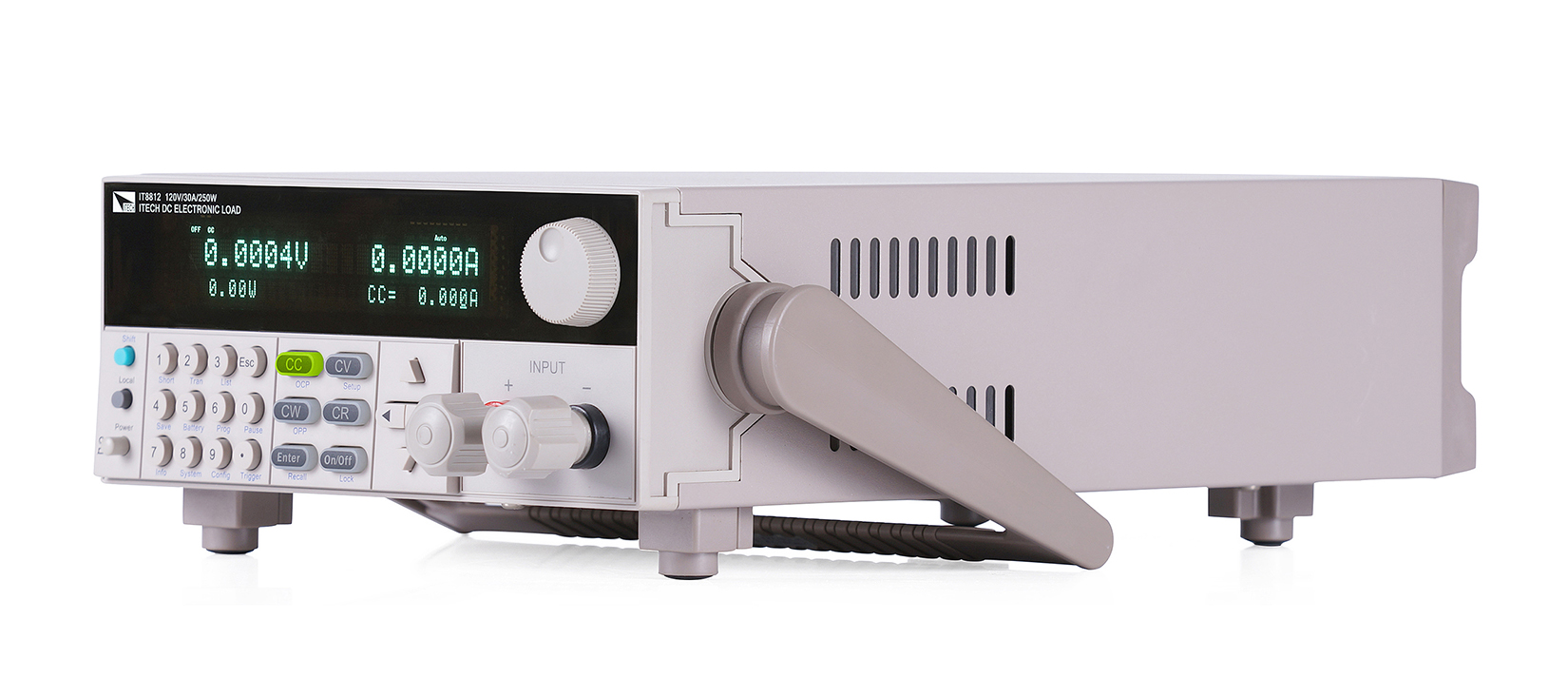

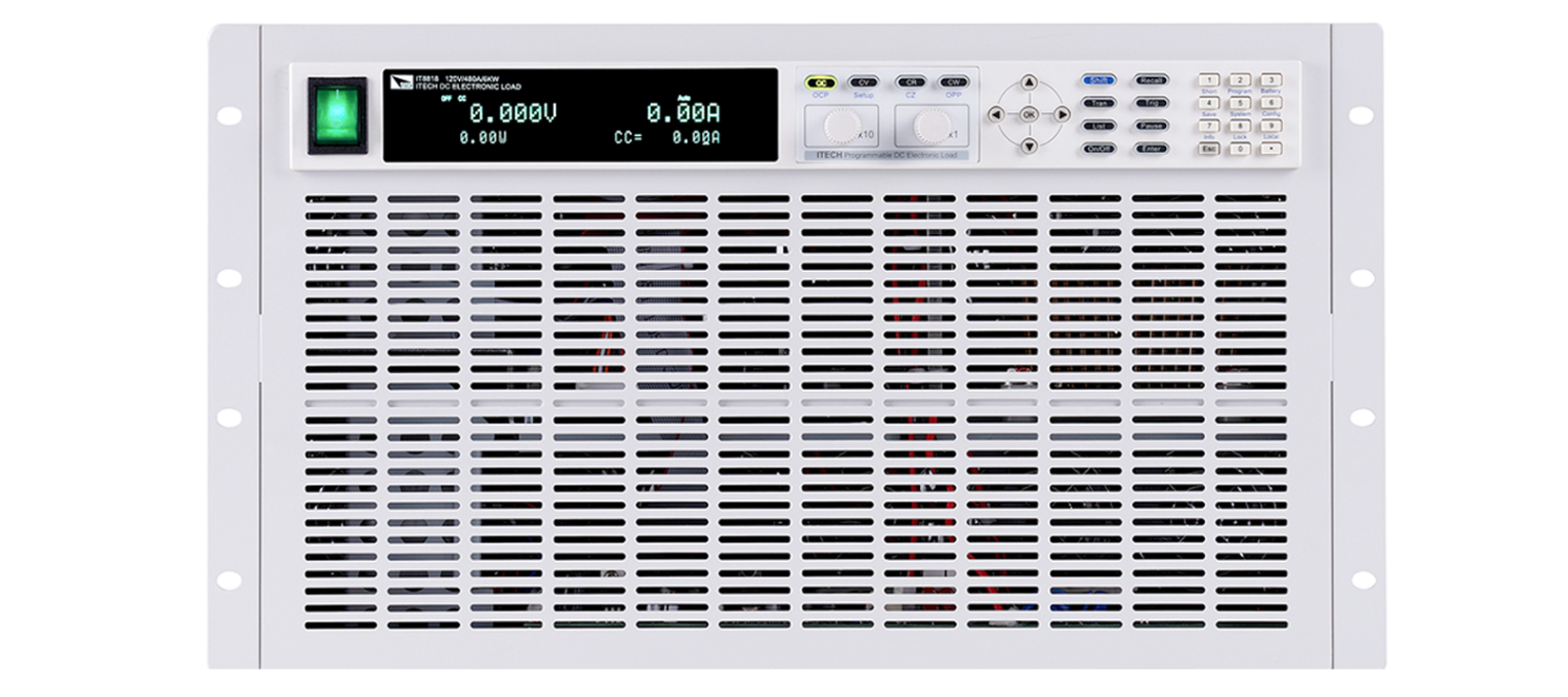

IT8800系列 高速高精度可编程直流电子负载

IT8800系列直流电子负载拥有宽广的功率范围150W-10KW,电压电流测量速度均达到50KHz,测试分辨率可达0.1mV/0.01

咨询热线:400-9019-505   023-47866656
产品介绍
IT8800系列直流电子负载拥有宽广的功率范围150W-10KW,电压电流测量速度均达到50KHz,测试分辨率可达0.1mV/0.01mA,测试电流上升速度0.001A/us~2.5A/us可调,且内置RS232/GBIP/USB通讯接口,参数指标非常优异。产品稳定性高,应用行业宽泛,能满足各种测试需求,目前已经应用于多种要求苛刻的测试场所,例如LED照明,航空航天,汽车电子等多种领域;




产品特点

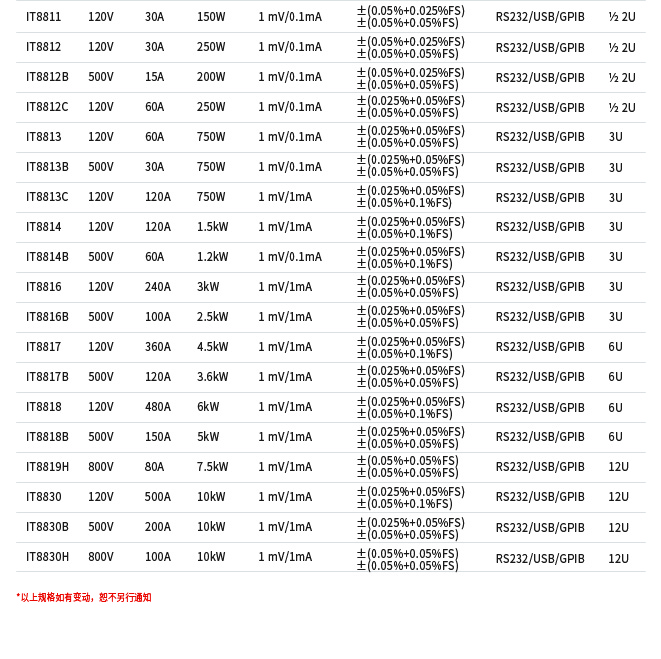

♦ 150-10kW/120-800V/15-500A

♦ CV/CC/CR/CW模式
♦ 远端量测功能
♦ 可达0.1mV/0.01mA高分辨率
♦ 动态模式高达25KHz
♦ 可调电流上升速度.001A/us~2.5A/us
♦ 电压、电流测量速度高达50KHz
♦ 短路功能,动态测试功能
♦ CR-LED功能
♦ 压、过电流、过功率、过热、反极性保护
♦ 记忆容量100组
♦ 断电保持记忆功能
♦ 外部模拟量控制
♦ 标配RS232/USB/GPIB接口
♦ 支持VISA,USBTMC,SACPI通讯协议
♦ 可通过计算机进行软件监控



功能与优势

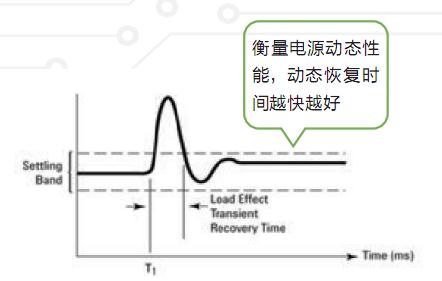

动态模式高达25KHZ



动态模式操作可以根据设定规则使电子负载在两种设定参数间切换,电源供应器的调整率和瞬时的反应在高低电流准位、持续的时间及升降率的混合变化下监视它的输出电压波形。

此功能可以用来测试电源的动态特性,例如计算机磁盘驱动器于运行或停止时,动态负载模式便能仿真其工作电流的变化。

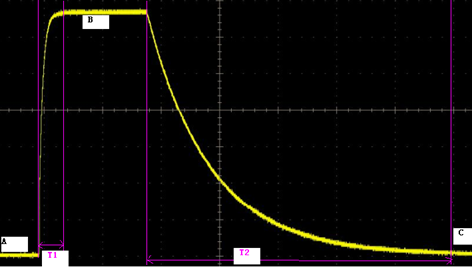

电压上升/下降时间测试

用户可以用IT8800此功能来测试电压上升/下降时间。进入config下的measure菜单,设置两个电压点。然后开启时间显示(display on timer)功能,测试完成后,屏幕上会显示此上升/下降时间。

对开关电源测试、保险丝测试来说,这个测试都是至关重要的。








外部模拟量测试


IT8800电子负载可以通过后面板的EXT  PRG(正负)模拟量端口来控制负载的带载电压或电流,在EXT PRG端子处接入0-10V可调电压来模拟0-满量程的输入,从而来调节负载的输入电压和电流的值。

模拟量控制接口满足工业生产中的控制需求,在您不需要使用PC机控制的前提下,可以通过PLC实现输出电压的控制。





选件与配件
选件&配件 说明 图片
AC电源线(配件)

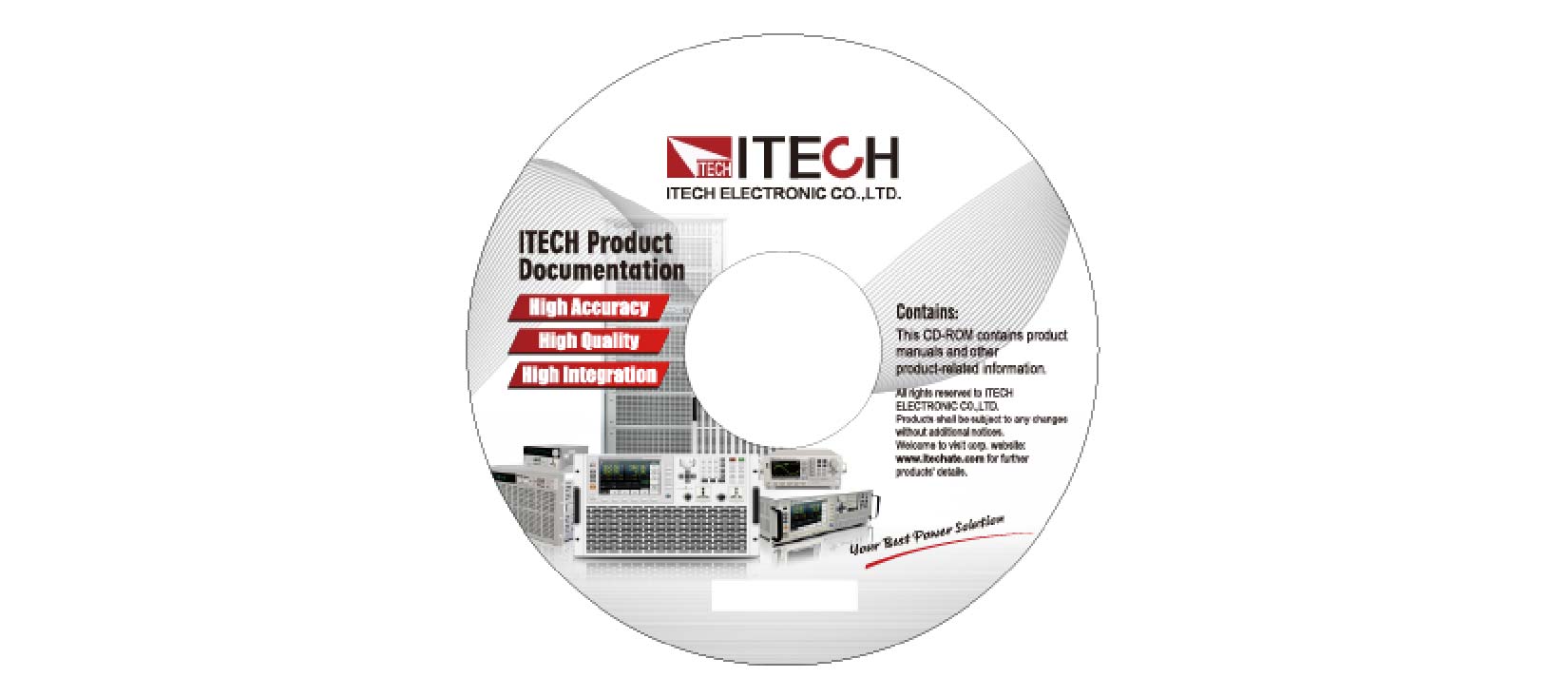

光盘(配件)

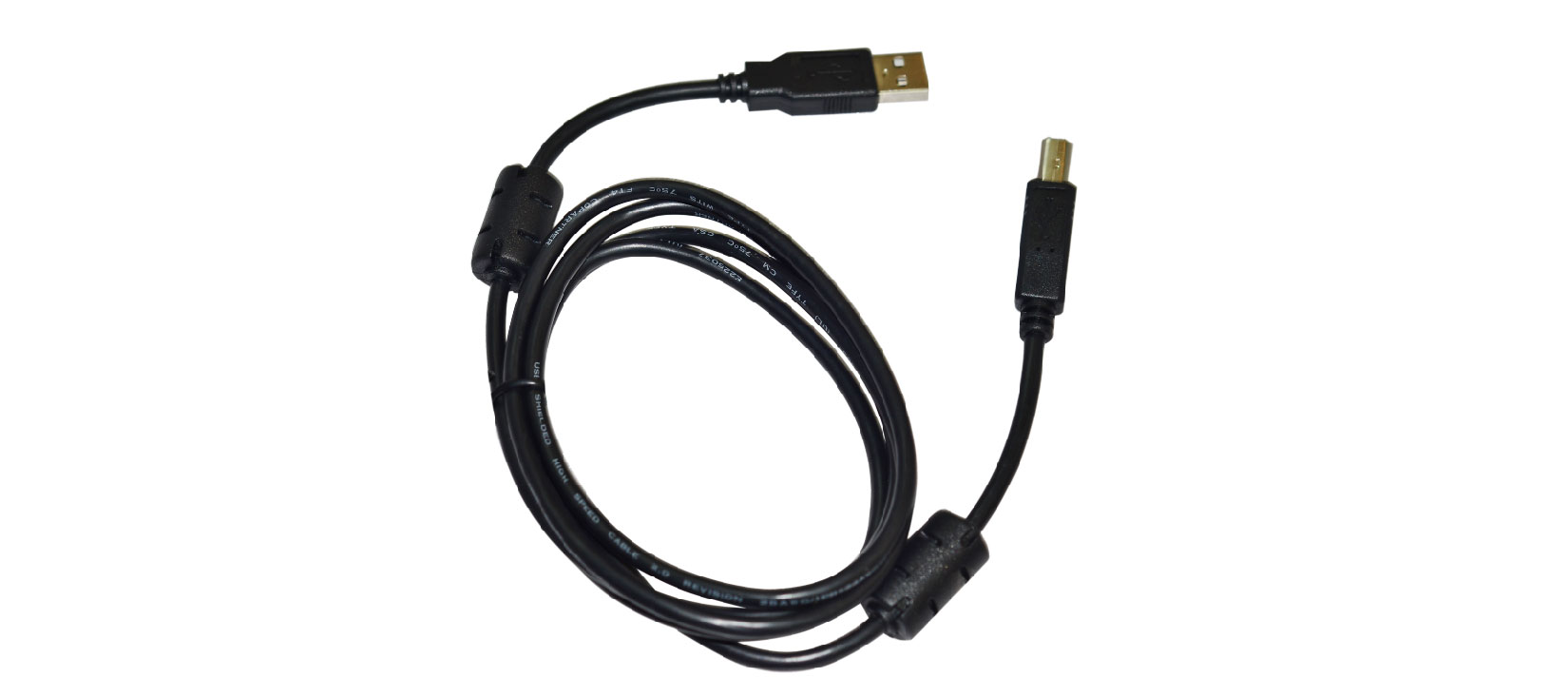

USB直连线(配件)

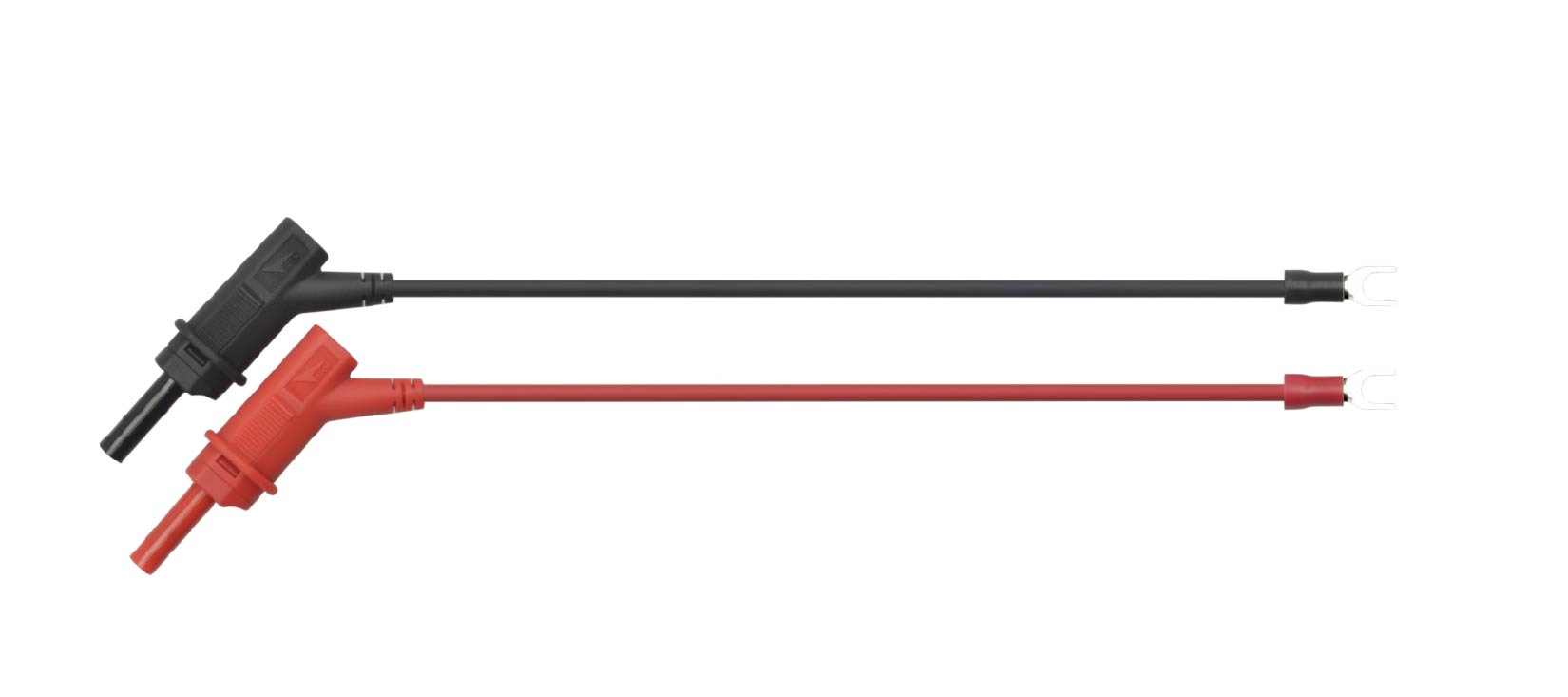

IT-E301/30A(选件)
IT-E301/60A(选件)
IT-E301/120A(选件)
IT-E301/240A(选件)
IT-E301/360A(选件)
