智慧粮库虫害监测子系统

系统概述 该系统主要由 捕虫陷阱 、 害虫仓外全自动取样、检测装置 二大部分组成。首先各仓预埋的 捕虫陷

咨询热线:400-9019-505   023-47866656
产品介绍

系统概述

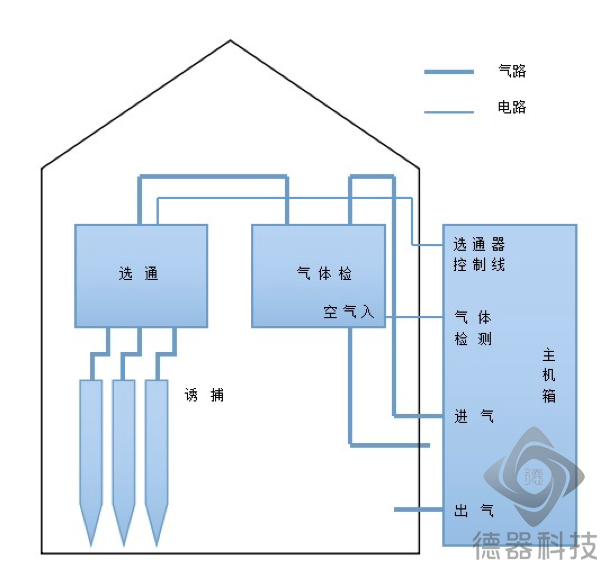

该系统主要由捕虫陷阱害虫仓外全自动取样、检测装置二大部分组成。首先各仓预埋的捕虫陷阱利用粮虫的趋高性 上爬性等习性将捕虫陷井附近的粮虫诱捕进陷阱,然后由害虫仓外全自动取样、检测装置通过各仓的通道选择器无损、快速将捕捉到的粮虫提取到仓外,通过粮虫检测装置,可对诱捕到的粮虫进行数量统计检测,同时该系统还可利用辅助气体检测装置与各种气体检测设备对接(气体检测设备用户另购),从而实现多点气体检测,通过收发系统将检测信息传递给中心计算机,利用系统软件全方位、时实、跟踪检测储粮害虫的活动及仓内粮情的发生变化情况,全面分析储粮害虫发生动态。该系统不仅可进行单点测试、多点测试还可以进行联网测试、定时测试,以及全天候自动检测。



系统主要组成设备

测虫主控板

    测虫主控板,可循环对粮仓内的害虫进行仓外采集检测,完成气泵的启停及虫害情况的实时监测。

通道选通器

 用于连接测量管路的通道选择装置,可配接24个测量管路。






测量管道

  连接捕虫陷阱与系统分机、系统主控机的通道。测量管路的数量根据所需捕虫陷阱的数量而定,单道zui长距离为60米。

捕虫陷阱

系统前端设备,预埋在粮堆的不同位置,起诱捕粮虫的作用,数量根据库方要求而定。

多种气体检测仪(用户另购)

    采用便携式结构和即插即用连接方式,分别测出OCOPH3气体浓度

安装前应准备的工作

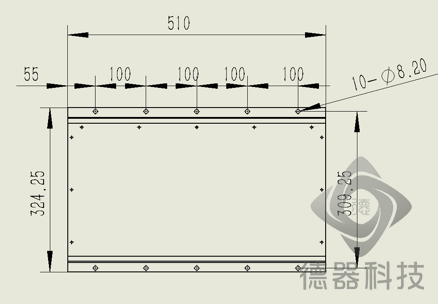

  1. 仓内固定通道复用器,注意安装点位,下图为背板固定孔位置图,孔径8.2mm
  2. 气管:要求使用内径5mm 外径8mm,具体使用米数根据现场布点要求决定。
  3. 仓内复用器和仓外控制箱走桥架时应放置1一根4芯电缆,两个根气管。
